配管・輸送用　非金属ベローズ

ゴム材質、フッ素樹脂、断熱素材など、使用条件に適した材質を選定、使用した非金属製のベローズです。

配管・輸送用ですので、内部に流体を流して使用する非金属ベローズになります。

温度は氷点下-30℃～約1000℃までの実績がございます。

形状はスタンダードな丸型、四角型をはじめ、楕円や異径など、オーダーメイド生産により、さまざまなご要望に対応可能です。

用途

配管の熱膨張による伸縮及び変位の吸収。

振動機器や、送風機などからの振動や騒音の吸収。

据付工事或いは配管工事の際に生ずる変位の矯正、スペースファクターの減少。

装置及び配管製造の簡略化、機械装置や配管仮説時の変位矯正。

設置場所

製鉄や化学プラントの各種ダクト配管用や、環境設備の煙道・風道ダクト配管、集塵装置、送風機、振動コンベアなど。

飼料、セメント、石炭などの紛体荷役、木材パルプ紛体荷役用の搬送シュートなど。

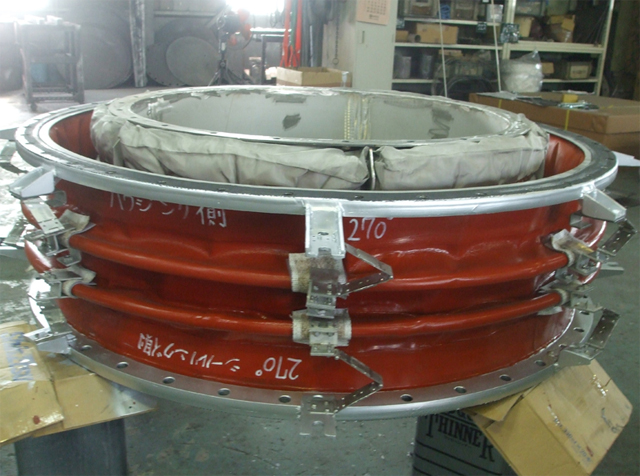

ゴム製　非金属ベローズ

ゴム製　非金属ベローズ ゴム製　非金属ベローズ

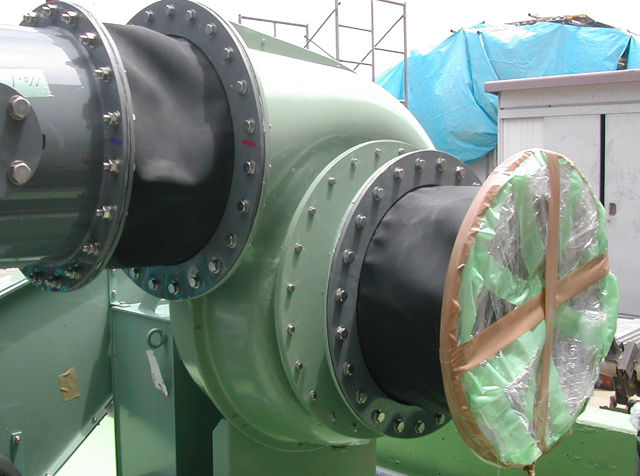

送風機用や、低温の空気、粉体やダストの配管用は、各種ゴム材質を使用した非金属ベローズが適しています。

使用条件や設置場所に合わせて、ゴム材質と、フッ素樹脂、ガラスクロスなどの断熱素材を組み合わせた製品も製作可能です。

送風機用のゴム製非金属ベローズは、送風機メーカー殿や、送風機使用ユーザー殿へ数多くの納入実績がございます。



≫　詳細はこちら

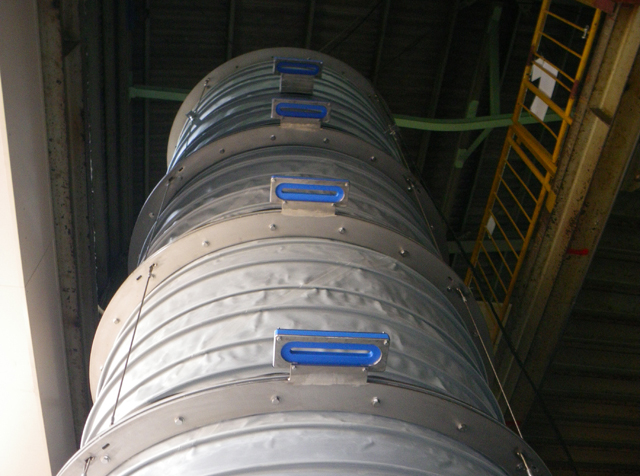

搬送用シュート　非金属ベローズ

搬送用シュート　非金属ベローズ 搬送用シュート　非金属ベローズ

搬送物の飛散防止と不純物の混入防止のため、また荷役作業の合理化が可能な、搬送シュート用のゴム製非金属ベローズです。

搬送物の種類、使用頻度や条件により材料、構造を選定します。



≫　詳細はこちら

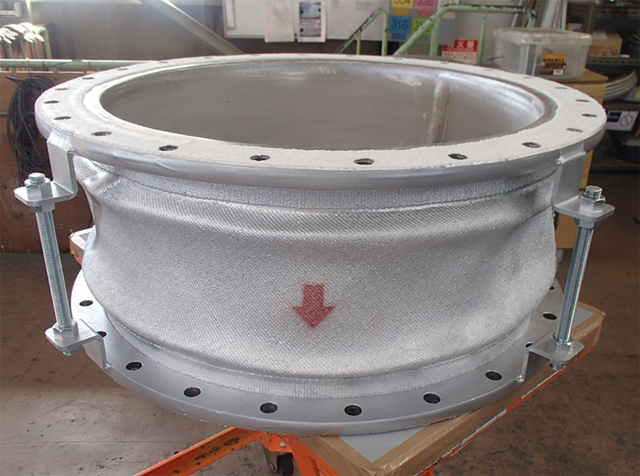

高温配管用　非金属ベローズ

高温配管用　非金属ベローズ 高温配管用　非金属ベローズ

煙道や風道ダクト配管や、ボイラー設備など、高温の流体に対応した非金属ベローズです。

金属製ベローズでは不可能な伸縮が可能です。

類似品によくある、ガラスクロス+フッ素樹脂の組み合わせだけでなく、耐熱性のあるゴム材質などと組み合わせる事で、高気密性、高耐候性のある非金属ベローズの製作も可能です。



≫　詳細はこちら

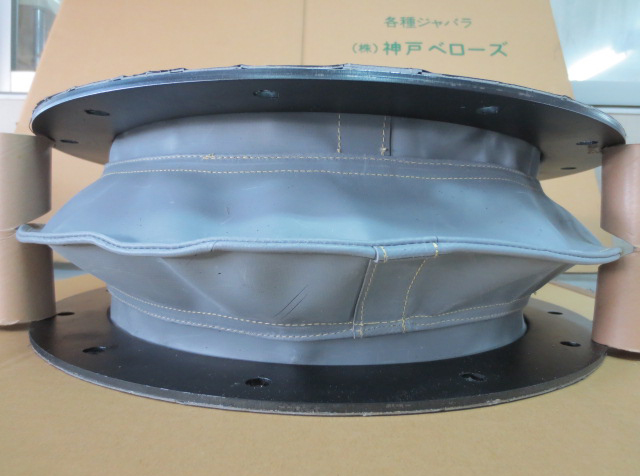

振動ふるい用　非金属ベローズ

振動ふるい用　非金属ベローズ 振動ふるい用　非金属ベローズ

ごみ処理施設など、焼却後の灰の輸送や、その他産業での粉体、砂などの輸送に使用される振動ふるい用の非金属ベローズです。

この非金属ベローズは、柔軟性、耐熱性、耐振動性など、他のベローズに比べ過酷な条件下での使用となり、条件によりかなりの短寿命になる恐れがあります。



≫　詳細はこちら

その他の非金属ベローズ製作事例

その他の非金属ベローズ製作事例 その他の非金属ベローズ製作事例



≫　その他の非金属ベローズ製作事例はこちらからご確認いただけます。
