分割式ジャバラ

ジャバラ交換の際、機器の解体等が困難な場合、分割式のジャバラを使用すれば、解体の手間を省く事ができます。

布製ジャバラボディ部にファスナーを装着し、内部の金属リングや、中間枠などを分割式にします。
ファスナーを2ヶ所取付け、完全に2分割させる事も可能です。

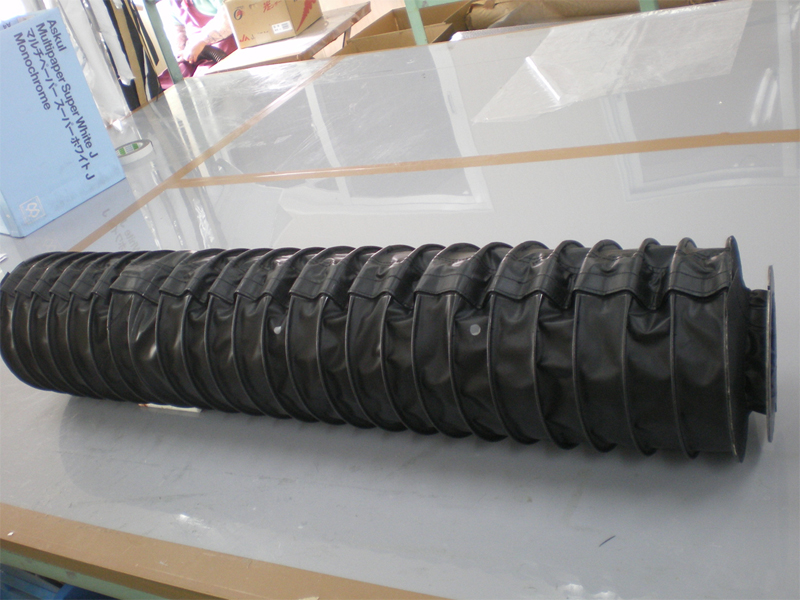

ネオプレンゴム製 ネオプレンゴム製

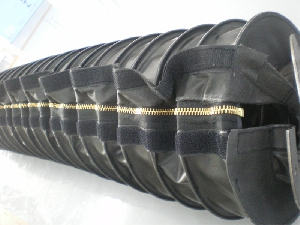

ファスナー部 ファスナー部

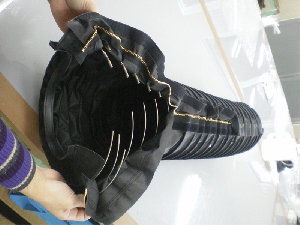

金属リング分割部 金属リング分割部

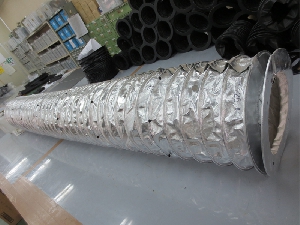

アルミガラスクロス製 アルミガラスクロス製

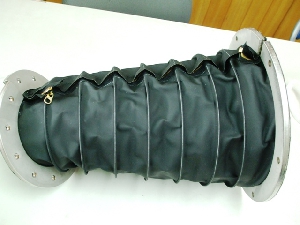

分割式異径ジャバラ 分割式異径ジャバラ

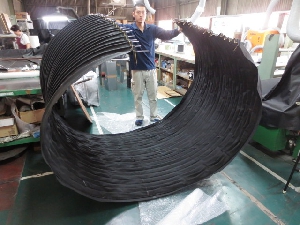

分割式大型ジャバラ 分割式大型ジャバラ

以下仕様書PDFは、シリンダー・ボールねじ用の防塵ジャバラのお引合の際にご利用下さい。

シリンダーの丸ロッドの場合はロッド径の数値が必要です。
ボールねじの場合は、加えてねじピッチの数値も必要になります。

接続部分別で3種類に分類しています。
ファスナーによる分割式がご入用の場合は、各仕様書PDFに分割式希望とご記入してお使いください。
