ボールねじ・シリンダー防塵用ジャバラ

用途

各種空・油圧機器のシリンダーシャフトロッドおよびボールねじの防塵や保護をするジャバラです。

使用材質

ナイロンターポリン(軟質エンビ)、ネオプレンゴム、ニトリルゴム、シリコンゴム、アルミガラスクロス 他

各種ゴム及び軟質塩ビには、ナイロンやアラミド繊維、ガラス繊維などの基材が入っておりますので、引っ張り強度や引き裂き強度に優れた材料を使用します。

高い温度帯での使用や、溶接などの火花がかかる場所で使用するジャバラには、アルミガラスクロスなどの難燃耐熱材質を使用します。

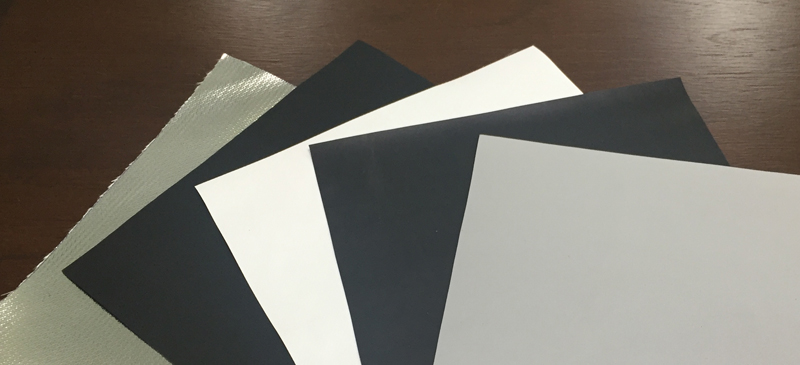

さまざまな種類の材質を取り揃えております さまざまな種類の材質を取り揃えております

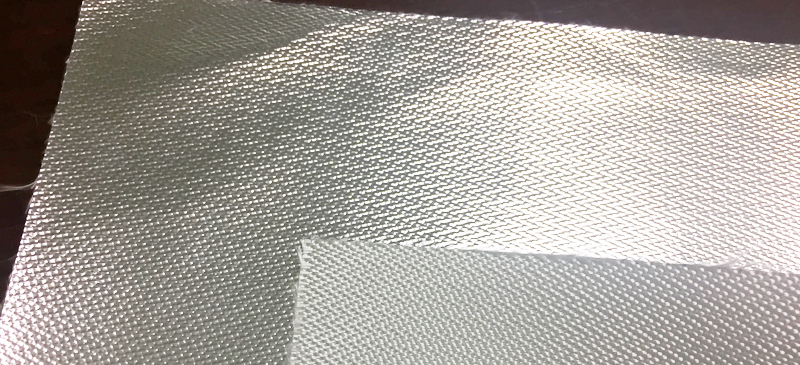

火花避け及び耐熱性のジャバラには片面アルミ箔付きのガラスクロスなどを使用します 火花避け及び耐熱性のジャバラには片面アルミ箔付きのガラスクロスなどを使用します

構造

繊維基材に合成樹脂 或いは、合成ゴムをコーティングした材料を所定の形状に加工し、金属リングを等間隔に圧入し、端部にバンド締め付け部 または、フランジを組込み成形します。

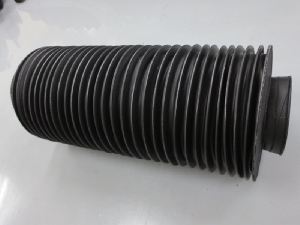

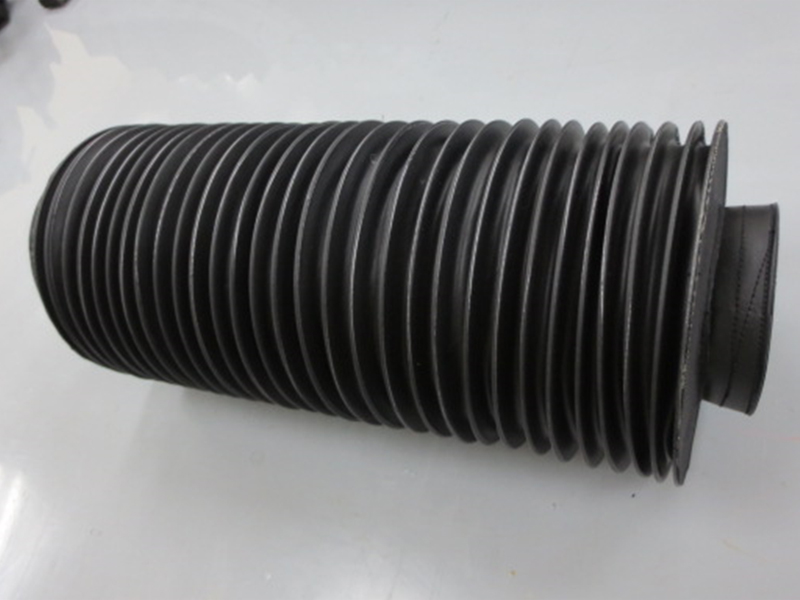

ネオプレンゴム製 ネオプレンゴム製

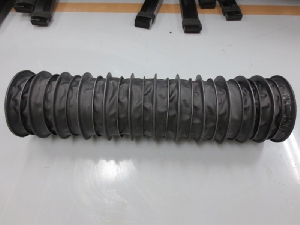

ニトリルゴム製 ニトリルゴム製

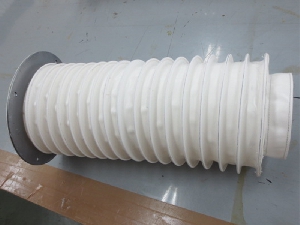

シリコンゴム製 シリコンゴム製

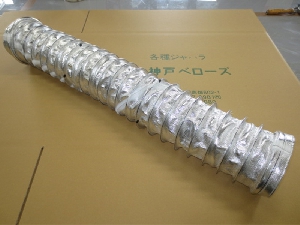

アルミガラスクロス製 アルミガラスクロス製

アラミド繊維製 アラミド繊維製

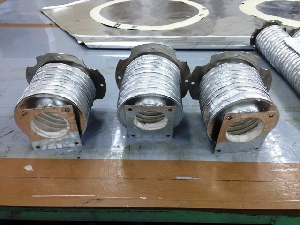

異径フランジ型 異径フランジ型

以下仕様書PDFは、シリンダー・ボールねじ用の防塵ジャバラのお引合の際にご利用下さい。

シリンダーの丸ロッドの場合はロッド径の数値が必要です。
ボールねじの場合は、加えてねじピッチの数値も必要になります。

接続部分別で3種類に分類しています。
ファスナーによる分割式がご入用の場合は、各仕様書PDFに分割式希望とご記入してお使いください。
