防塵用ジャバラ : クリーンルーム用ジャバラ

これまでのジャバラと比べて、大きな違いは、「溶着ジャバラ」同様、縫い目がないという点において、ジャバラの伸縮率と伸縮回数を大きく飛躍させることができました。

さらに、 「新開発製品、溶着ジャバラ」との違いは、布使用をまったく排除したことです。

僅かの塵や埃も立つことがない構造のために、クリーンルームに適した製品となっております。

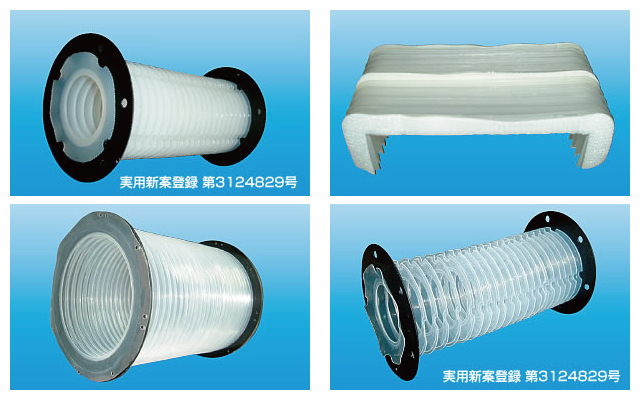

実用新案登録:第3124829号

くぼみを付ける事によりストローク方向へ出る不要なシワがなくなり、外観が美しくなります。

取扱い職種

医療機器、工作機械メーカー、半導体製造、省力機械、計量器、ベアリングメーカー

素材

オレフィンフィルム、ウレタンゴム

オレフィンフィルム物性表
寸法(巾×厚×長) 98cm×0.5mm×30m 試験方法
試験項目 単位 測定値
引張強さ N タテ 103.0 JIS K 6732
ヨコ 97.6
伸び タテ 700
ヨコ 700
引裂強さ N タテ 36.3
ヨコ 34.8
耐寒性 -50以下 JIS K 6772



ウレタンゴム物性表
項目 結果 試験方法
厚さ(mm) 0.51 ダイヤルシックネスゲージ
硬さ 90 マイクロ高度計
引張強さ(MPa) タテ 47.2 JIS K 6251
ヨコ 57.6
伸び率(%) タテ 520
ヨコ 550

クリーンルーム用ジャバラ製品は、お客様の要求に合わせた寸法、形状の多種、多様な小ロットの制作に取り組みたいと考えておりますので、多業種のお客様からのご要望をお待ちしております。
